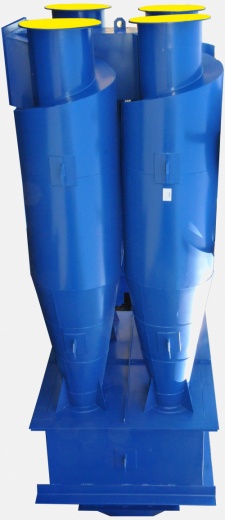

Циклон ЦН

Циклоны типа ЦН-11, ЦН-15 предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Недопустимо их использование в условиях взрывоопасных сред, не рекомендуется их применять для улавливания слипающейся пыли.

Расшифровка наименования (на примере ЦН-15-400х4УП): ЦН - циклон НИИОгаза, 15 - угол наклона входного патрубка относительно горизонтали (град.), 400 - внутренний диаметр цилиндрической части циклона (мм), 4 - количество циклонов в группе, У - с камерой очищенного газа в виде «улитки», П - пирамидальная форма бункера.


ЦН-15 х 1УП

Наименование

Производительность по воздуху, м3

Масса, кг

ЦН 15-300х1УП

828-954

110

ЦН 15-400х1УП

1450-1691

150

ЦН 15-450х1УП

1835-2141

215

ЦН 15-500х1УП

2270-2645

250

ЦН 15-550х1УП

2740-3200

345

ЦН 15-600х1УП

3262-3810

390

ЦН 15-650х1УП

3825-4460

465

ЦН 15-700х1УП

4400-5180

510

ЦН 15-750х1УП

5100-5950

650

ЦН 15-800х1УП

5800-6740

715

ЦН 15-900х1УП

5700-9200

970

ЦН 15-1000х1УП

7100-11300

1340

ЦН 15-1200х1УП

10200-16200

1900

ЦН 15-1400х1УП

13900-22200

2130


ЦН-15х2УП, ЦН-15х2СП

Наименование

Производительность по воздуху, м3

Масса, кг

ЦН 15-300х2УП

ЦН 15-300х2СП

1656-1908

270

290

ЦН 15-400х2УП

ЦН 15-400х2СП

2900-3382

440

450

ЦН 15-500х2УП

ЦН 15-500х2СП

4540-5290

660

650

ЦН 15-550х2УП

ЦН 15-550х2СП

5480-6400

765

475

ЦН 15-600х2УП

ЦН 15-600х2СП

6528-7620

870

840

ЦН 15-650х2УП

ЦН 15-650х2СП

7650-8920

995

955

ЦН 15-700х2УП

ЦН 15-700х2СП

8800-10360

1120

1070

ЦН 15-750х2УП

ЦН 15-750х2СП

10200-11900

1280

1225

ЦН 15-800х2УП

ЦН 15-800х2СП

11600-13500

1440

1380

ЦН 15-900х2УП

ЦН 15-900х2СП

10200-11900

1780

1700


ЦН-15х4УП, ЦН-15х4СП

Наименование

Производительность по воздуху, м3

Масса, кг

ЦН 15-400х4УП

ЦН 15-400х4СП

5800-6764

820

810

ЦН 15-450х4УП

ЦН 15-440х4СП

7340-8564

1005

965

ЦН 15-500х4УП

ЦН 15-500х4СП

9080-10580

1190

1120

ЦН 15-550х4УП

ЦН 15-550х4СП

10960-12800

1420

1335

ЦН 15-600х4УП

ЦН 15-600х4СП

13048-15240

1650

1550

ЦН 15-650х4УП

ЦН 15-650х4СП

15300-17840

1905

1790

ЦН 15-700х4УП

ЦН 15-700х4СП

17600-20720

2160

2030

ЦН 15-750х4УП

ЦН 15-750х4СП

20400-23800

2480

2330

ЦН 15-800х4УП

ЦН 15-800х4СП

23200-27040

2800

2630

ЦН 15-900х4УП

ЦН 15-900х4СП

22860-36580

3510

3330


ЦН-15х6УП, ЦН-15х6СП

Наименование

Производительность по воздуху, м3

Масса, кг

ЦН 15-500х6УП

ЦН 15-500х6СП

13620-15870

1920

1820

ЦН 15-550х6УП

ЦН 15-550х6СП

16440-19200

2280

2170

ЦН 15-600х6УП

ЦН 15-600х6СП

19572-22860

2640

2520

ЦН 15-650х6УП

ЦН 15-650х6СП

22950-26760

3155

2920

ЦН 15-700х6УП

ЦН 15-700х6СП

26400-31080

3670

3320

ЦН 15-750х6УП

ЦН 15-750х6СП

30600-35700

4090

3795

ЦН 15-800х6УП

ЦН 15-800х6СП

34800-40560

4510

4270

ЦН 15-900х6УП

ЦН 15-900х6СП

34290-54860

5660

5430


ЦН-15х8УП, ЦН-15х8СП

Наименование

Производительность по воздуху, м3

Масса, кг

ЦН 15-500х8УП

ЦН 15-500х8СП

18160-21160

3032

3167

ЦН 15-750х8УП

ЦН 15-750х8СП

40800-47600

6568

7052

ЦН 15-800х8УП

ЦН 15-800х8СП

46400-54080

7376

7796
