Технология вихревого сжигания

Вихревые топочные устройства предназначены для организации высокоэффективной технологии сжигания практически любого вида твердого топлива и отходов. Низкотемпературная вихревая технология сжигания обеспечивает экономичное и экологически более чистое сжигания углей (в том числе низкосортных), а так же сжигание различных отходов сельского хозяйства и деревообработки.

В топках реализуется совместное слоевое и факельно-вихревое сжигание – крупные фракции топлива сжигаются в слое на механизированной колосниковой решетке, а мелкие, уносимые частицы аэродинамически удерживаются в топке и заполняют вихрь излучающим потоком горящих частиц.

Технологические особенности:

• Сжигание различных видов топлива: уголь каменный, бурый, антрацит, древесные и растительные отходы, прочее и низкосортное топливо
• Применение в различных типах водогрейных и паровых котлах
• Легко автоматизируются, не требуют особых затрат ручного труда
• Равномерное распределение тепла в топочной камере
• Низкий химический и механический недожог
• Улучшенные экологические показатели – снижение выбросов в атмосферу CO, NOx и SO2
• Возможность применения в реконструкции действующих котлов
• Компактные размеры

Принцип работы вихревой топки

Топка «Торнадо» работает в режиме низкотемпературного факельно-слоевого сжигания топлива. Большая часть топлива сгорает во взвешенном состоянии внутри вращающегося вихревого факела. При этом мелкие частицы удерживаются в топке за счет циклонного эффекта, а более крупные оседают на колосник со шнеком-ретортой. Вихревой поток горящего топлива и дутья предотвращает спекание слоя, обеспечивает равномерное перемешивание горящих частиц с окислителем и глубокое выжигание из них горючих веществ.

При работе котла горящий слой топлива стабилизирует горение в вихре, т.е. в надслоевой части топки. И наоборот, вихревой факел, дожигающий унос и летучие за счет искр и излучения, ускоряет воспламенение и горение слоя. Вихревая топка обладает рядом преимуществ:

• частицы удерживаются внутри топочной камеры до полного выгорания за счет циклонного эффекта, не требуется наличие большого объема для гравитационной сепарации уноса;
• ступенчатая подача дутья и хорошее перемешивание продуктов сгорания обеспечивают низкий недожог;
• полностью экранированная камера позволяет удерживать процесс горения в низкотемпературном диапазоне, предотвращая интенсивное шлакование.

Вихревое движение мелких частиц в объёме топки осуществляется при тангенциальной подаче потоков первичного и вторичного воздуха. В зависимости от конструктивного оформления топки возможно образование вихря с горизонтальной или вертикальной осью. В результате вихревого процесса увеличивается время пребывания частиц в топке и, соответственно, уменьшается их недожог.

Вихревой факел равномерно заполняет экранированную топочную камеру, при этом температура в зоне горения значительно снижается за счет растягивания зоны горения и многократного усиления конвективной и кондуктивной составляющих в теплообменных процессах внутри топочной камеры.


IMG_8948-e1521797544781.jpg            Безымянный.jpg

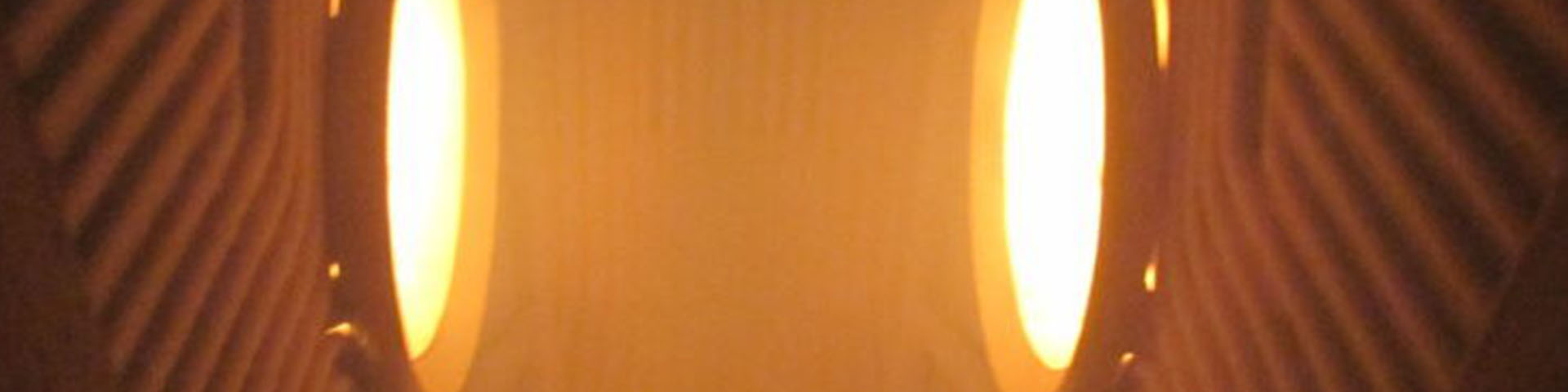

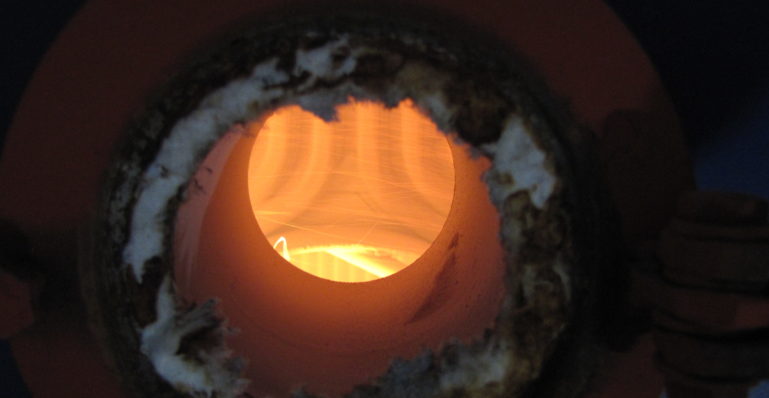

   Вид вихревой топки через боковой лючок                                       Вид в камере охлаждения.                                                                                                                                               Свечение из вихревых  топок.
